Segments de piston et bagues de guidage

en PTFE

Les segments de piston et bagues de guidage en PTFE pour les applications à fonctionnement sans lubrification jouent aujourd’hui un rôle central dans le cadre du développement technique. Ils ne se contentent pas d’apporter une contribution essentielle à la réduction des coûts d’exploitation d’une machine. Ils vont aussi parfaitement dans le sens d’une société toujours plus soucieuse des enjeux environnementaux, et permettent aux exploitants de s’adapter plus facilement au durcissement des lois de protection de l’environnement.

ElringKlinger Kunststofftechnik propose un vaste choix de segments de compression (segment, joint de piston) fabriqués en PTFE hautes performances.

Le secret de l’entreprise : un savoir-faire technologique complet et plusieurs années d’expérience acquise au fil d’innombrables projets réalisés pour sa clientèle. Des atouts qui lui ont permis de développer des compositions de PTFE spécifiques, par exemple pour des joints et guides fonctionnant sans lubrification comme ceux utilisés entre autres dans les compresseurs à piston.

Ces produits, voient le jour grâce à des procédés de production innovants et se caractérisent par une proportion de charge adaptée de manière ciblée et offrent des avantages déterminants.

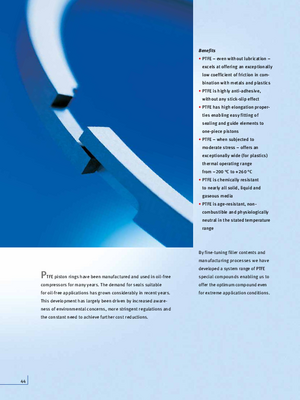

Principaux avantages:

  • Coefficient de frottement exceptionnellement bas en combinant des métaux et des plastiques
  • Propriétés antiadhésives, sans effet stick slip
  • Forte extensibilité permettant de monter avec facilité les bagues d’étanchéité et de guidage sur des pistons de type monobloc
  • Plage de température d’une étendue exceptionnelle allant de –200 °C à +260 °C
  • Résistance chimique à la quasi-totalité des substances solides, liquides ou gazeuse
  • Résistant au vieillissement
  • Ininflammable
  • Physiologiquement neutre dans la plage de température indiquée

Examples d'applications:

  • Compresseurs avec lubrification ou insuffisante
  • Pompes rotatives à gaz
  • Machines à expansion
  • Pompes à vide et à gaz liquide
  • Compresseurs à piston oscillant
  • Compresseurs rotatifs de chargement et déchargement de silo
  • Production d’air comprimé sans lubrification pour l’industrie agroalimentaire, pharmaceutique et dentisterie
  • Air comprimé destiné au marché de l'artisanat et du bricolage
  • Perceuses à percussion pneumatiques
  • Technologie automobile, y compris le nivellement de conduite et systèmes de climatisation

Modèles de segments de piston en PTFE

Coupe droite

Les segments de piston en PTFE droit s’utilisent pour l’étanchéité avec une différence de pression supérieures à 15 bar. Avec cet écart, la fuite est légèrement plus importante que dans le cas des segments PTFE à coupe oblique. En raison des vitesses de rotation élevées couramment atteintes par les compresseurs actuels, la perte de gaz par fuite n’a qu’un impact mineur sur la performance du compresseur. La quantité de gaz perdue par fuite est négligeable.

Coupe oblique

Les segments PTFE à coupe oblique s’utilisent pour l’étanchéité avec une différences de pression supérieures à 15 bar. Le pouvoir d’étanchéité pendant la période de fonctionnement est légèrement meilleure qu’avec les segments PTFE à coupe droite.



Coupe imbriquée

Les segments PTFE à coupe imbriquée fournissent de bonnes performances d’étanchéité. Ils servent principalement à assurer l’étanchéité en cas d’utilisation de gaz légers. En raison des contraintes de flexion et du risque de rupture résultant qu’elles entraînent au niveau des extrémités qui se chevauchant, il est recommandé d’utiliser les segments PTFE à coupe de ce type dans des compresseurs où les différences de pression ne dépassent pas 15 bar.

Coupe étanche au gaz

Les segments PTFE à coupe étanche au gaz fournissent les meilleures performances d’étanchéité. Ce type spécial de coupe permet en effet de réduire la fuite à son minimum. La pression différentielle est limitée à 15 bar. Lors du montage, il faut tenir compte du fait que ce segment de piston en PTFE ne procure ses bonnes performances d’étanchéité que dans un seul sens d’application de pression.

Modèles de bagues de guidage en PTFE

Coupe droite avec épaulement

Bagues et bandes de guidage à revêtement en PTFE

Avantages du revêtement PTFE en comparaison avec les bagues et bandes de guidage standard:
  • La pression de surface spécifique est réduite par le revêtement de l'ensemble de la jupe du piston jusqu'à la gorge du joint. En maintenant une faible section radiale de l'élément de roulement, la dilatation thermique est réduite, ce qui permet de spécifier des jeux de fonctionnement nettement plus faibles.
  • La réduction du jeu de fonctionnement empêche en grande partie le claquement du piston, ce qui se traduit par un fonctionnement nettement plus souple.
  • Meilleur transfert thermique entre le piston et la paroi du cylindre grâce à la faible épaisseur du revêtement en PTFE et à la grande surface de contact.
