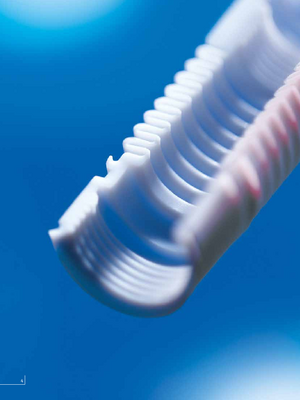

Soufflets en PTFE

Conception et performance sur mesure

Les soufflets en PTFE sont par exemple utilisés comme éléments de compensation entre des pièces de construction. L'utilisation ciblée de différentes géométries de plis permet de réaliser n'importe quelles propriétés entre haute flexibilité et résistance à la pression.

Les propriétés remarquables du matériau PolytetraflonTM-PTFE élargissent les possibilités d’utilisation des soufflets dans l’industrie médicale, agroalimentaire et générale.

Principaux avantages:

  • Résistance chimique pratiquement universelle
  • Conformité FDA pour les denrées alimentaires et les produits pharmaceutiques
  • Très facilement stérilisable
  • Propriétés antiadhésives
  • Vaste plage de température allant de –60 °C à +200 °C
  • Fabrication en série rentable du produit semi-fini au produit fini
  • Grande résistance à la flexion alternée
  • Bonne résistance à la déformation
  • Faibles coûts d’outillage
  • Liberté de conception

Exemples d'applications:

  • Compensation de la dilatation dans les tuyauteries
  • La protection de zones stériles
  • Chaînes de remplissage
  • Valves aseptiques
  • Électrovalves
  • Doseurs
  • Pompes et valves, technologies de revêtement, aciéries, robinetterie

Modèles de soufflets en PTFE

Soufflet pour électrovalve

Dans le domaine du génie médical. Souplesse et fréquence élevées. Sans risque physiologique. Résistant aux produits de nettoyage agressifs.



Soufflet pour valves de remplissage

Séparation hermétique du fluide et du mécanisme d’actionnement. La pointe est le cône d’étanchéité de la valve.



Soufflet multifonction

Séparation de deux zones avec des pièces mobiles. Intégration d’éléments d’étanchéité et de guidage. Les raccords peuvent être conçus sur mesure.



Soufflet à deux composants

Pour renforcer la résistance à l’usure et éviter les déformations. La combinaison de matériaux permet d’intégrer des filets de raccordement. Utilisable dans l’industrie agroalimentaire et chimique.



Versions de plis

Plis pointus, non découpés

Pour une expansion maximale et de faibles pressions jusqu'à 3 bar maximum.



Plis ronds usinés

pour un nettoyage plus facile et une résistance maximale à la flexion alternée. Pressions faibles à moyennes de 6 bar maximum.



Plis solides usinés

Pour des pressions élevées dépassant 6 bar. Résultat optimal avec un support rectangulaire sur la tige ou dans le cylindre d'alésage.
